El grado correcto para cada vía
La lámina reflectante es la cara de la señal. De noche devuelve la luz de los focos hacia el conductor y define a qué distancia se ve la señal.
Elegimos el grado según la velocidad de la vía, la iluminación del entorno y los años que la señal debe durar instalada.
Retrorreflexión: la luz vuelve al conductor
Un espejo refleja la luz en otra dirección. Una lámina retrorreflectante la devuelve hacia la fuente, por eso el conductor ve la señal encendida aunque no tenga luz propia. Existen dos tecnologías.
Microesferas de vidrio
Millones de esferas actúan como pequeños lentes. Tecnología económica y probada, con menor rendimiento a larga distancia.
Prismático
Prismas de ángulo exacto devuelven mucha más luz y con mayor precisión. Se reconocen por su patrón de panal y son el estándar en vías de alta velocidad.

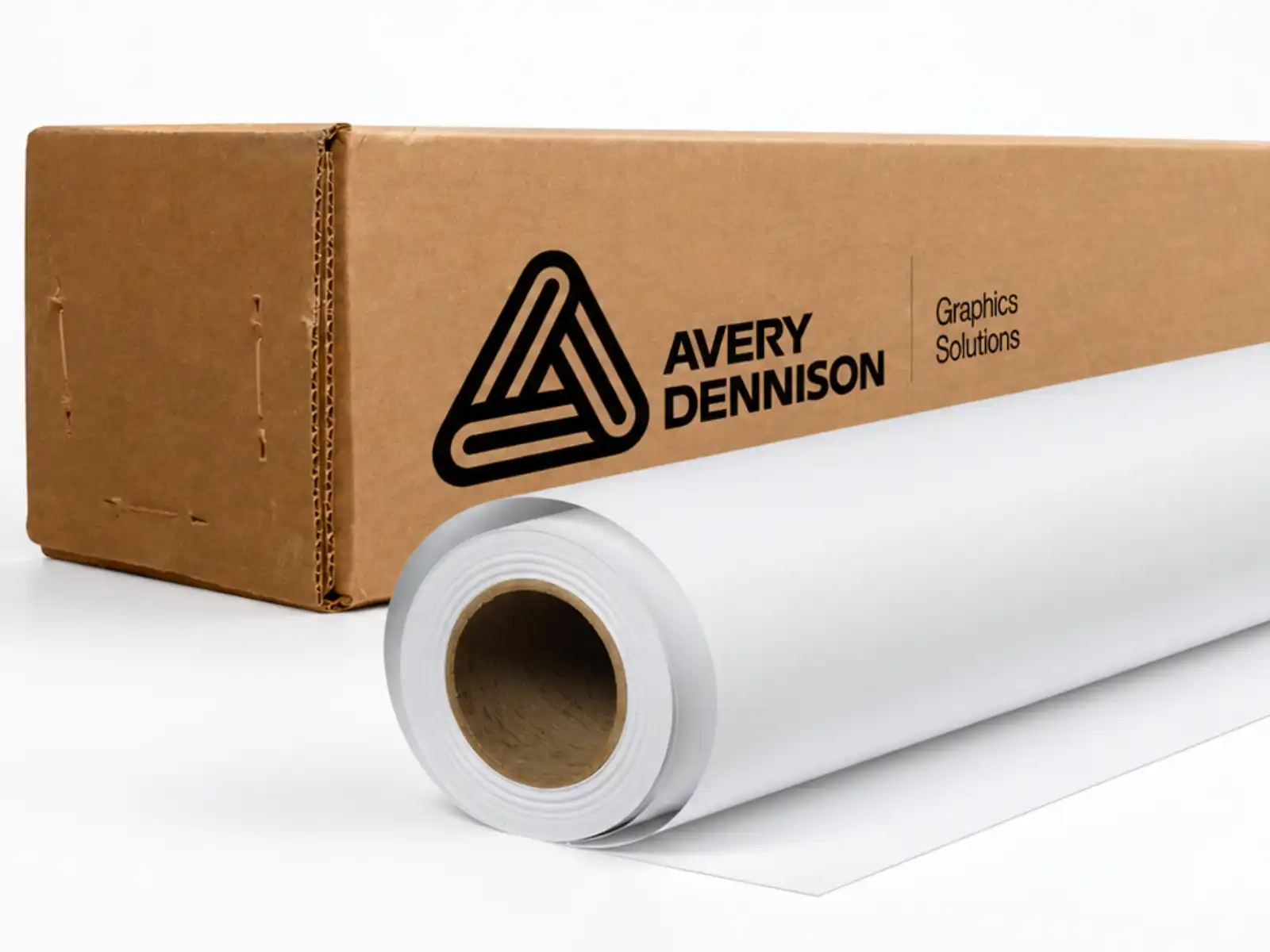

Comercial
Película reflectante de nivel básico, para avisos y señal privada sin exigencia normativa.
Es la de nuestra línea económica: sirve en recintos privados, estacionamientos particulares, eventos y usos temporales. La norma ASTM D4956 no define un grado comercial, y algunas de estas láminas ni siquiera alcanzan el mínimo del Tipo I: no la uses si la señal responde al DS 594, a una exigencia del MOP o a una observación de la ITO.
- Tecnología
- Microesferas
- Vida útil
- Hasta 3 años
- Distancia de referencia
- Sin dato publicado
- Reflectividad
- 1 de 5
Recomendado para
- Avisos y publicidad
- Recintos privados
- Estacionamientos particulares
- Eventos y usos temporales

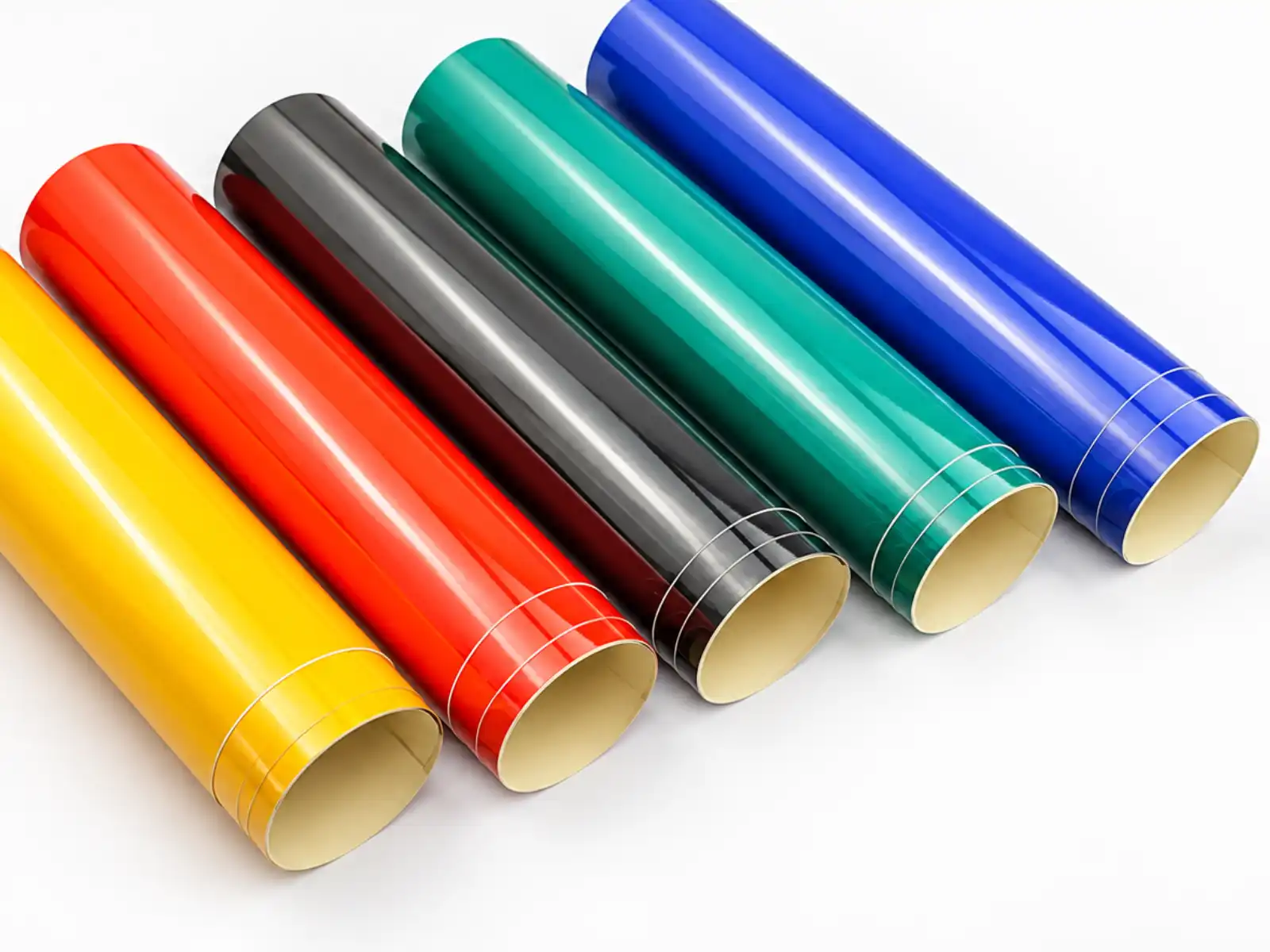

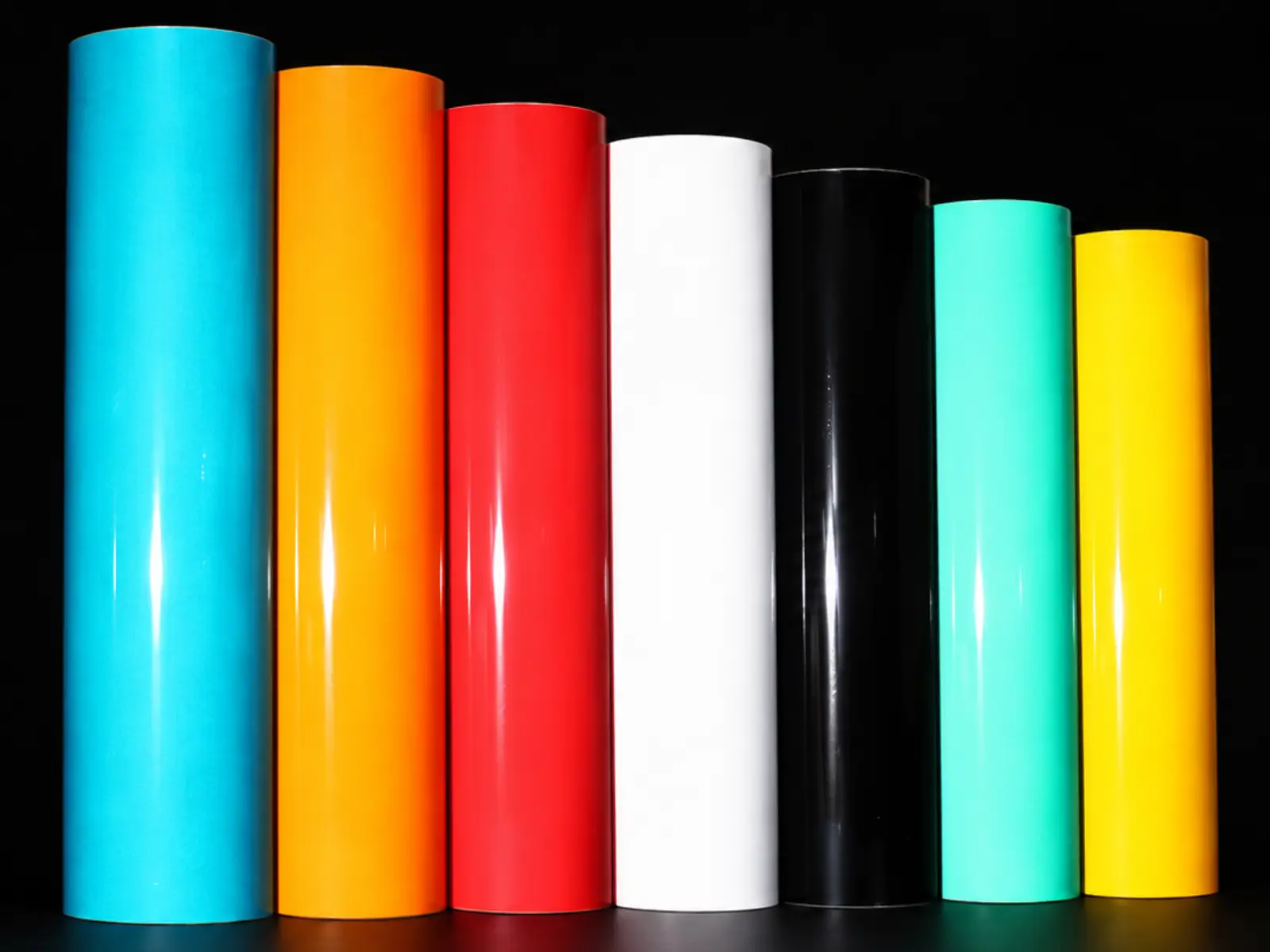

Grado ingeniería
Lámina de microesferas de vidrio, de superficie lisa: el piso de la señalización normada.
Rinde donde se circula lento: señalización industrial permanente, caminos interiores de faena, condominios, bodegas y accesos de baja velocidad. No sirve en vías de alta velocidad.
- Tecnología
- Microesferas
- Vida útil
- 5 a 7 años
- Distancia de referencia
- 120 a 180 m
- Reflectividad
- 2 de 5
Recomendado para
- Condominios
- Bodegas
- Caminos interiores de faena
- Accesos de baja velocidad

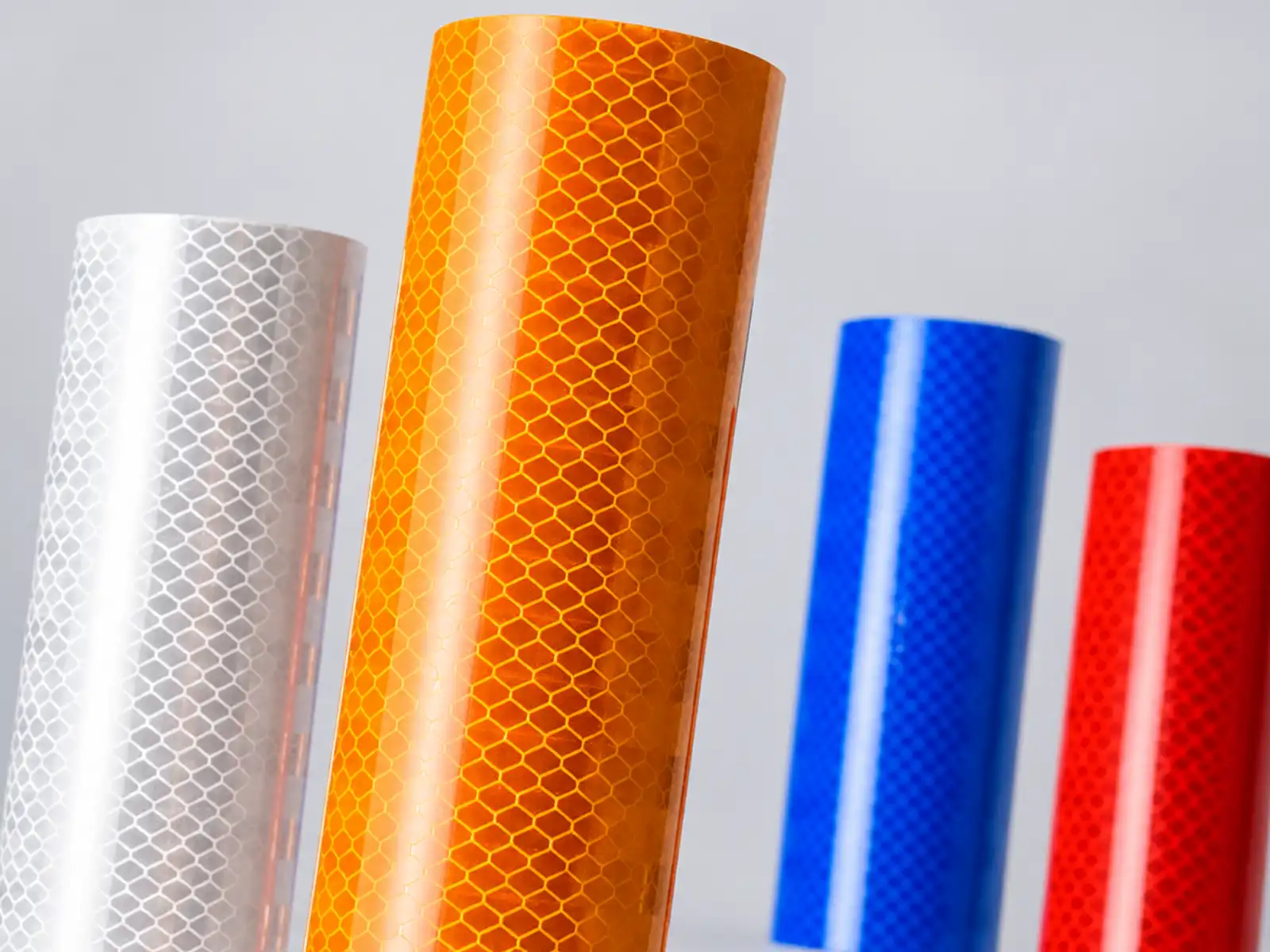

Ingeniería prismático
Microprismas en vez de microesferas: devuelve más luz que el liso, a un costo intermedio.
Va en caminos interiores de faena, plantas industriales, plantas solares y señalización preventiva o informativa de exterior. La norma le pide el mismo mínimo que al liso, así que no lo uses donde la exigencia pida alta intensidad de forma expresa.
- Tecnología
- Microprismas
- Vida útil
- 7 años
- Distancia de referencia
- Sin dato publicado
- Reflectividad
- 3 de 5
Recomendado para
- Caminos interiores de faena
- Plantas industriales
- Plantas solares
- Señal preventiva e informativa

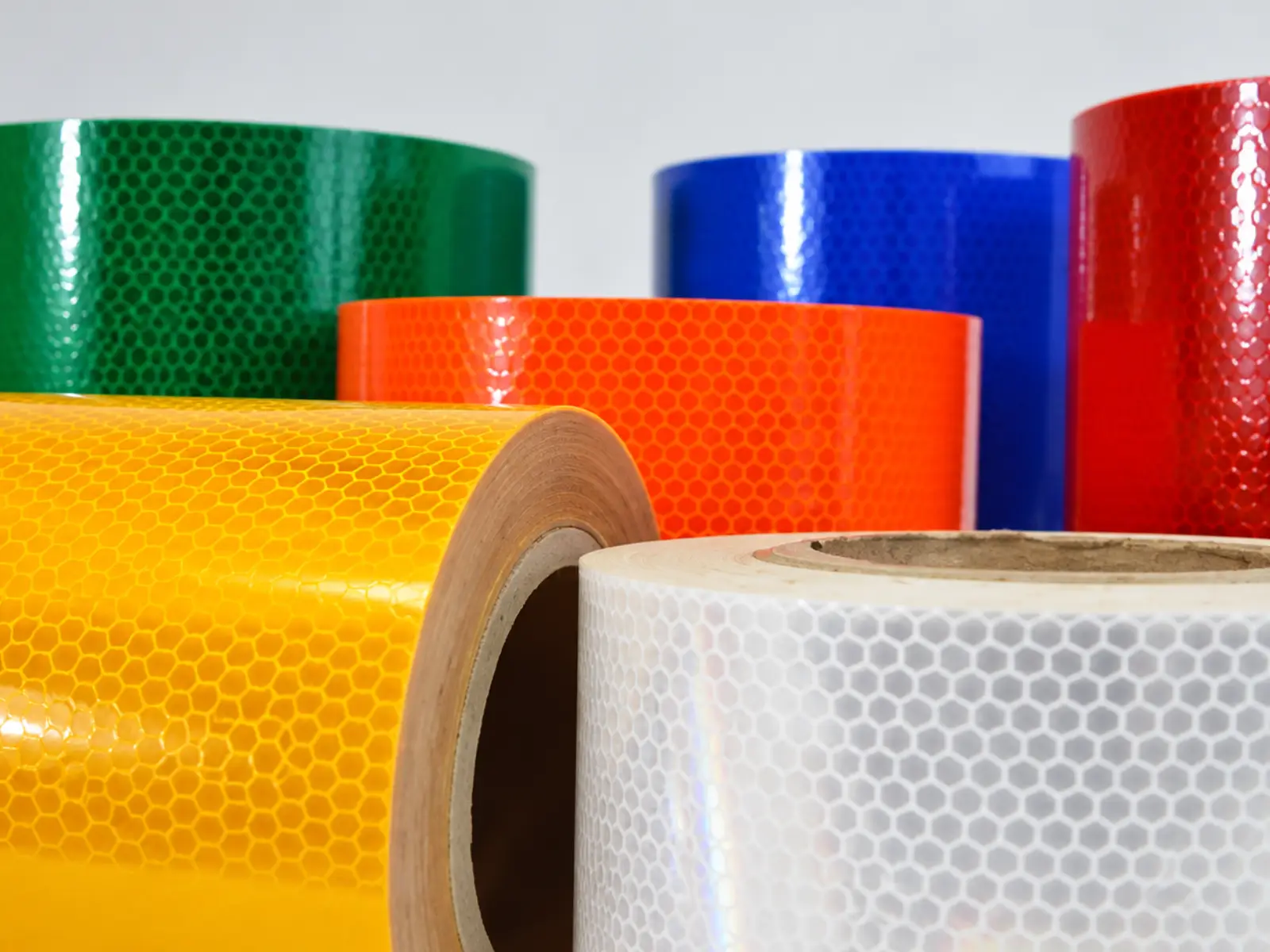

Alta intensidad prismático
Lámina microprismática que devuelve varias veces más luz que el grado ingeniería: es la que la mayoría de las especificaciones viales y mineras exige por defecto.
El MC-MOP vol. 6 la exige para la señalización vertical permanente en rutas de alta velocidad. Trabajamos lámina 3M, Orafol y Avery Dennison, y va con el certificado de fábrica que acredita el cumplimiento del MC-MOP vol. 6.
- Tecnología
- Microprismas
- Vida útil
- Hasta 10 años
- Distancia de referencia
- 245 a 365 m
- Reflectividad
- 4 de 5
Recomendado para
- Rutas y caminos
- Señal reglamentaria y preventiva
- Obras viales
- Faena minera

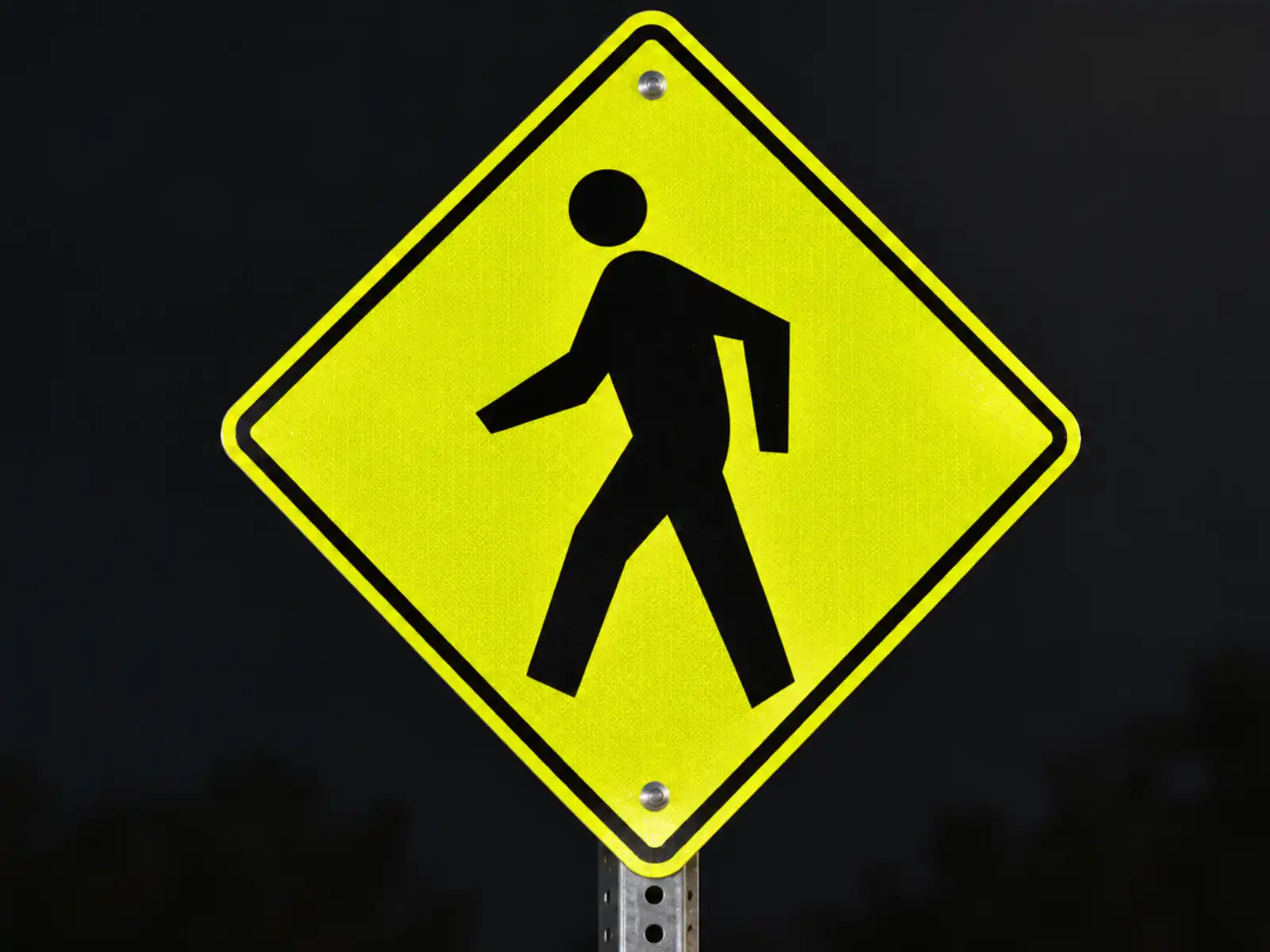

Grado diamante
El máximo rendimiento: microprismas de alta eficiencia que devuelven más luz que cualquier otro grado, incluso con ángulos de visión abiertos. Normalmente lo trabajamos en amarillo-verde fluorescente.
A alta velocidad el conductor necesita leer la señal antes. Este grado rinde en señales elevadas, en curvas y donde los focos no apuntan de frente, y es lo que se pide en señal crítica de autopista. En amarillo-verde fluorescente, además, el color se ve más intenso que su entorno de día y con cielo nublado: por eso va donde hay niños y peatones. Va con su certificado de fábrica.
- Tecnología
- Microprismas
- Vida útil
- 7 a 12 años
- Distancia de referencia
- 395 a 490 m
- Reflectividad
- 5 de 5
Recomendado para
- Autopistas
- Cruces críticos y curvas
- Zonas escolares
- Cruces peatonales
- Trabajo en calzada
Qué lámina elegir según la vía
| Lámina | Tecnología | Reflectividad | Vida útil | Usar en |
|---|---|---|---|---|
| 01Comercial | Microesferas | 1 de 5 | Hasta 3 años | Avisos, recintos privados, usos temporales |
| 02Grado ingeniería | Microesferas de vidrio | 2 de 5 | 5 a 7 años | Condominios, bodegas, caminos interiores, baja velocidad |
| 03Ingeniería prismático | Microprismas | 3 de 5 | 7 años | Faena, plantas industriales y solares |
| 04Alta intensidad | Microprismas | 4 de 5 | Hasta 10 años | Rutas, señal reglamentaria, obras viales, faena minera |
| 05Grado diamante | Microprismas de alta eficiencia | 5 de 5 | 7 a 12 años | Autopistas, curvas, zonas escolares, cruces peatonales |
El tipo de cada lámina, en su ficha, es el de la ASTM D4956, la referencia internacional para láminas retrorreflectantes. A la lámina blanca nueva le exige un brillo mínimo de 70 cd/lx/m² en el Tipo I, 360 en el Tipo IV y 580 en el Tipo XI. Los años de las láminas reflectantes son vida útil de referencia de las fichas de 3M, Avery Dennison y Orafol, no garantía: se acortan con calor, humedad, polvo y altura, como en el norte de Chile.
Distancias de referencia, no medidas por nosotros: 3M, Avery Dennison, Orafol y la ASTM D4956 no las publican. Son los rangos que informan fabricantes de letreros de Estados Unidos, sin decir con qué vehículo, luces ni tamaño de letra, ni si miden cuándo la señal se ve o cuándo se lee. De noche, lo que más cambia la distancia de lectura es la altura de la letra: entre 3,6 y 5,3 metros por cada centímetro de letra.
¿No sabes qué grado necesitas?
Cuéntanos dónde irá la señal y a qué velocidad pasan los vehículos. Te recomendamos la lámina que cumple sin sobredimensionar el costo.
